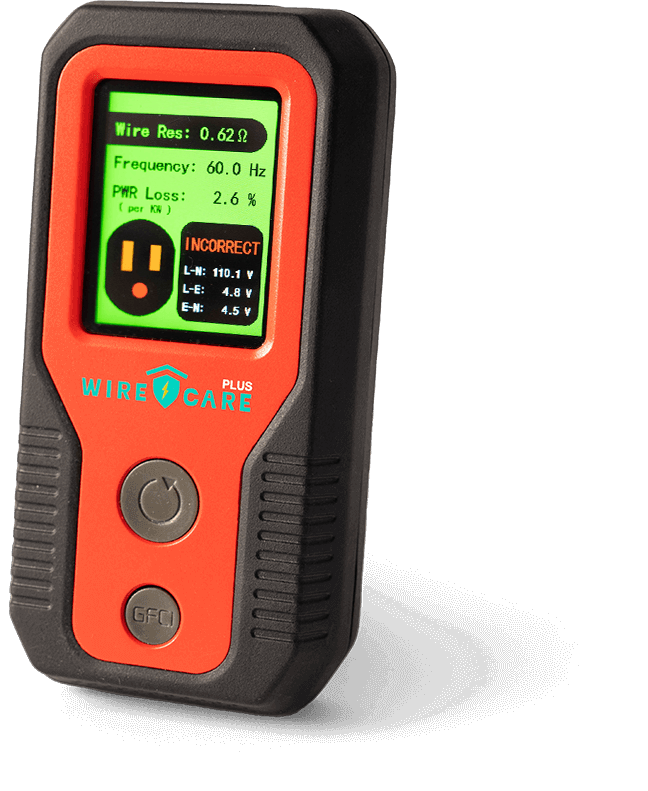

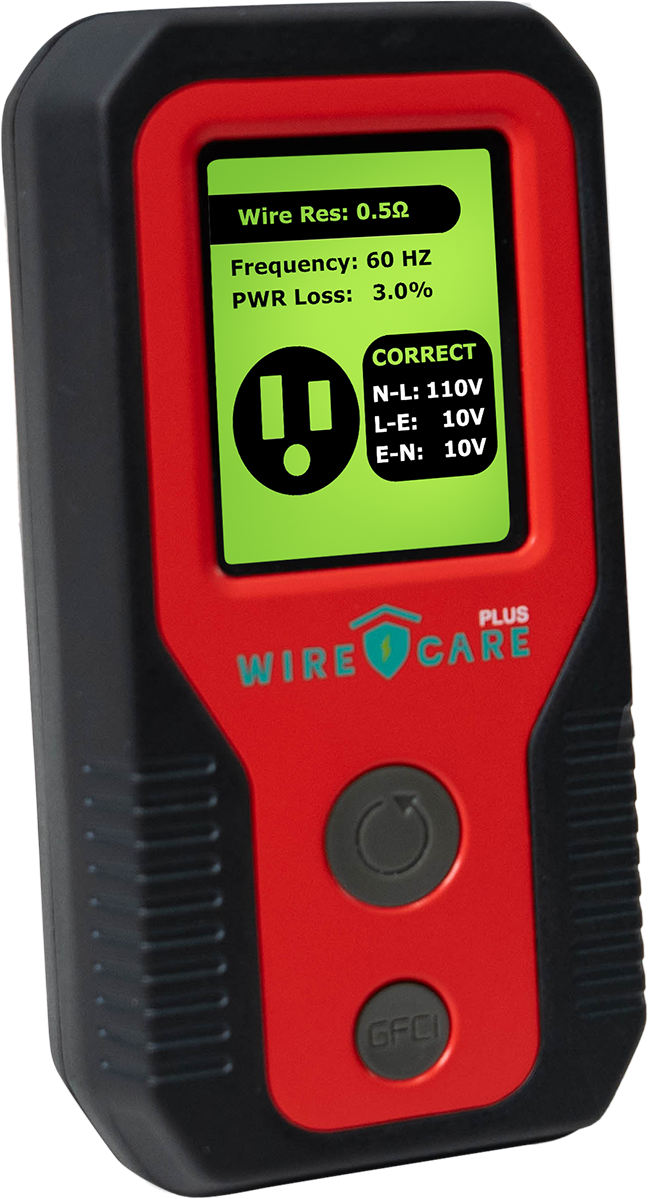

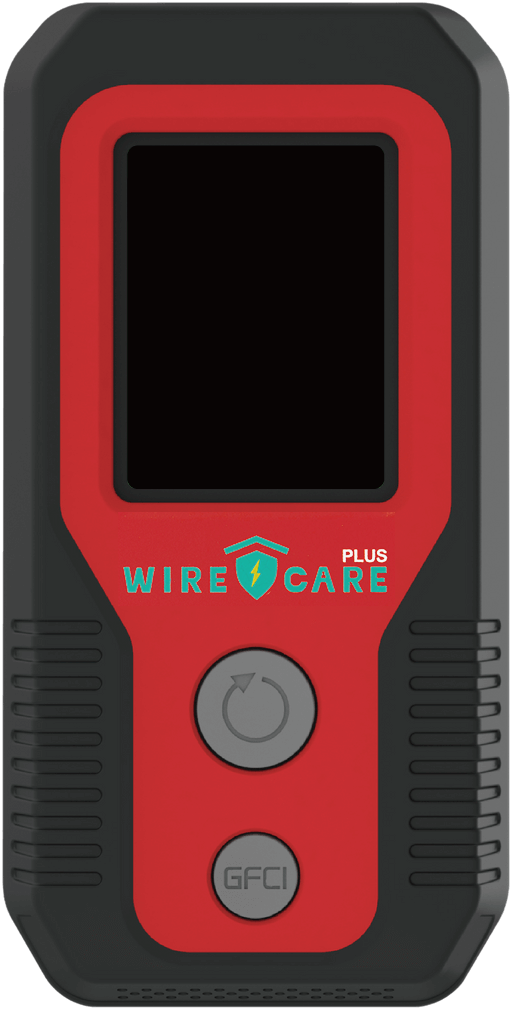

WIRECARE Plus 宅電守護員+

使用說明

快速提供精準電流數據,有效協助評估插座線路狀況

  • 插座檢測
  • 數據顯示
  • GFCI測試
  • 注意事項&常見問題

插座檢測

  1. 確保插座有通電,拔除插座或延長線上的所有裝置及電器

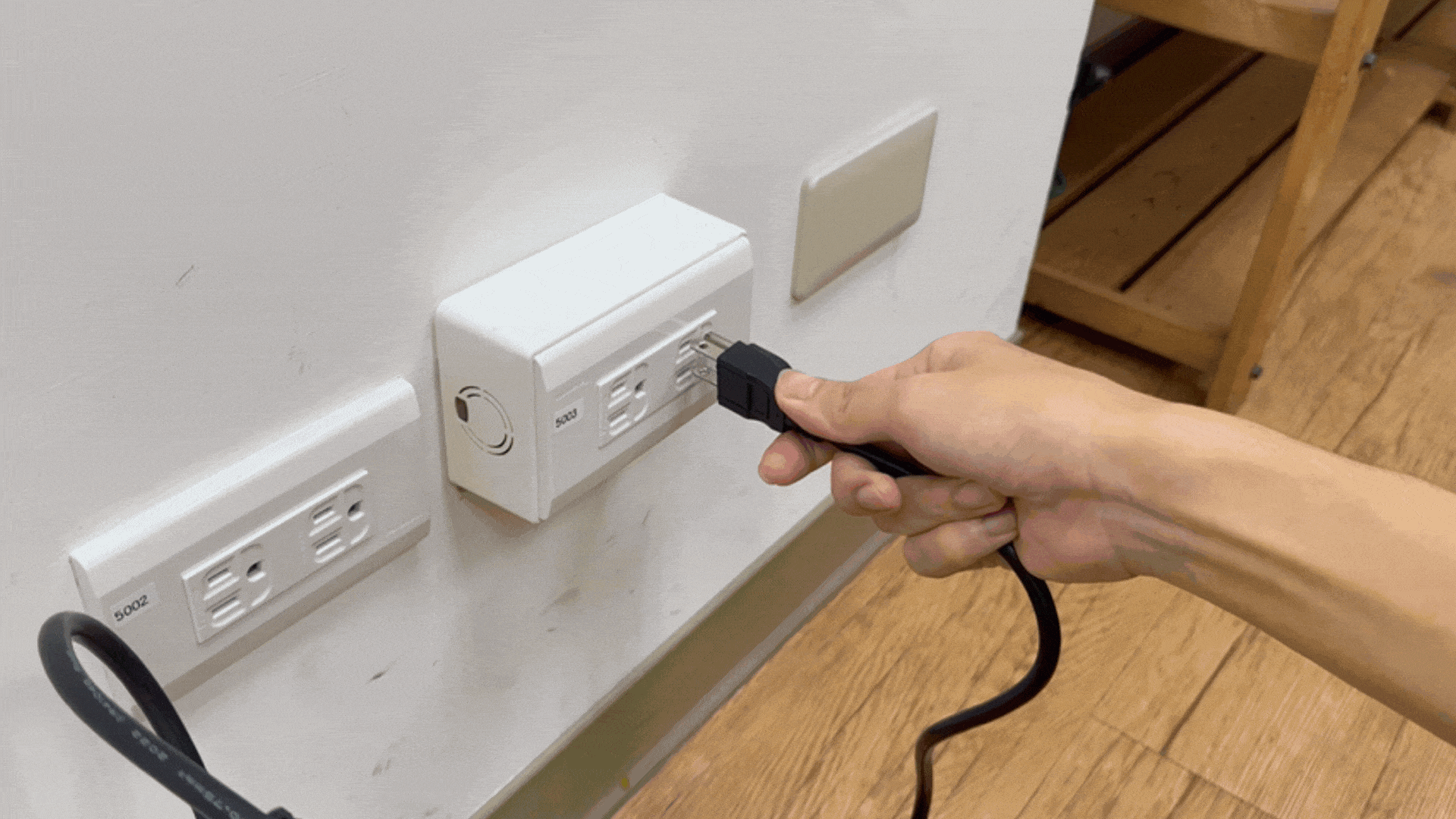

  2. 將WIRECARE Plus的插頭插上要檢測的插座或延長線
  3. 等待約10秒,螢幕將會顯示檢測結果

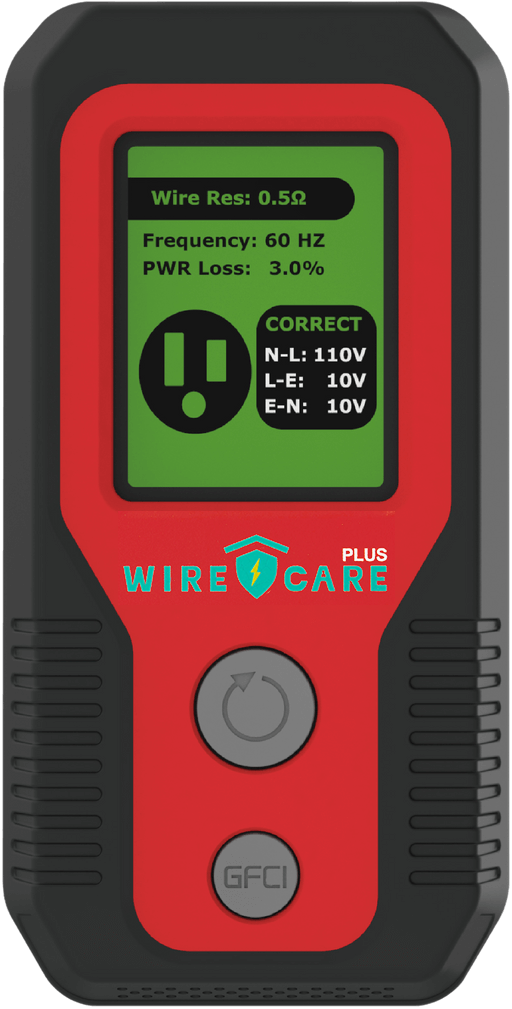

  4. 按測試鍵立即開始重新檢測

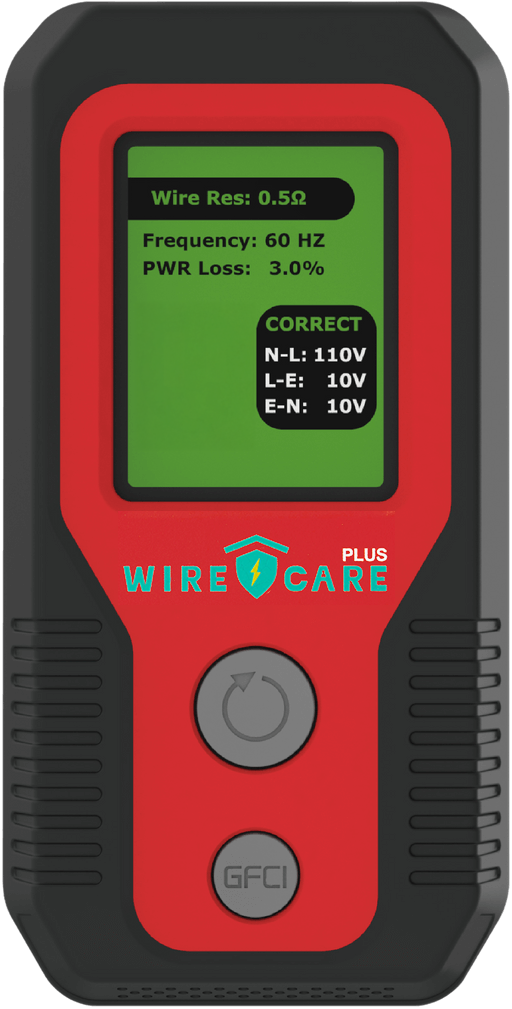

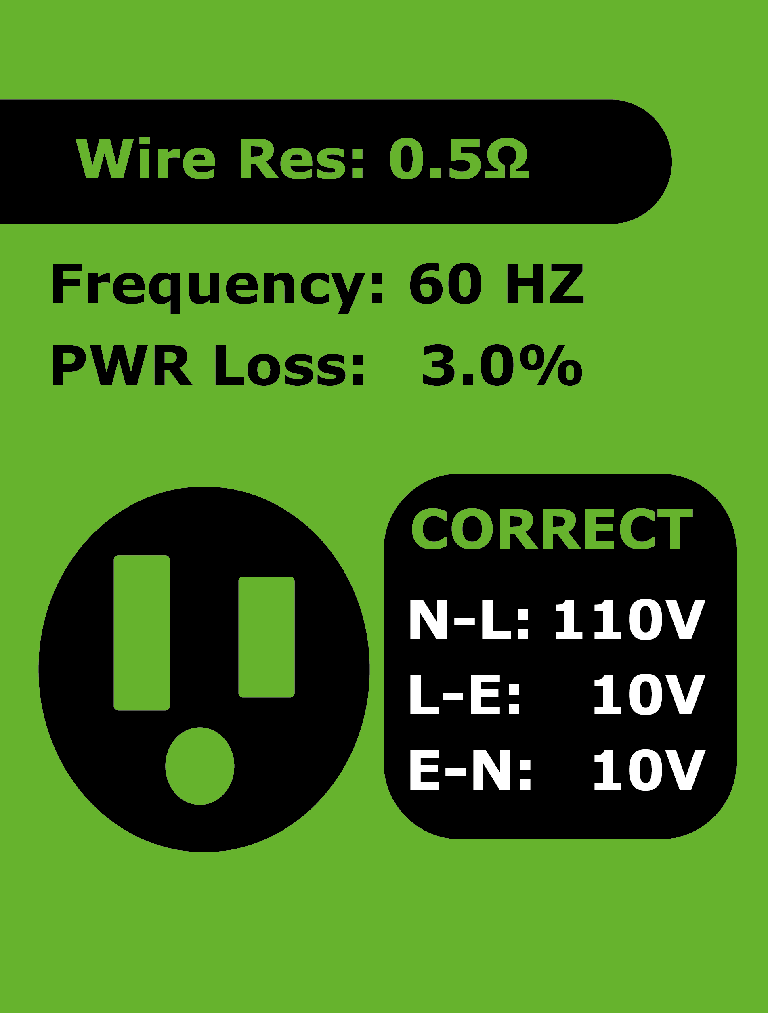

數據顯示

  1. 電阻值 電阻值越高可能帶來用電風險;電阻值低於0.75Ω 時顯示綠燈;電阻值為0.75~1.5Ω 時顯示橘燈;電阻值高於1.5Ω 時顯示紅燈
  2. 頻率 台灣正常供電頻率為60Hz
  3. 電流損耗比例 計算線路中電流耗損的比例
  4. 插座接線 檢查插座的接線(火線、中性線、地線)狀況是否正確

看不見的電力流失,正在默默提高你家的風險

電力損耗率(Power Loss Rate)指電力在電線與插座傳輸過程中的損失,如果損耗率過高,將帶來電器效率下降,甚至引發過熱與火災風險。更重要的是,電力損耗也是悄悄造成你家電費上升的元兇。

⚠️ 長期電力損耗率過高的插座,火災風險將提升數倍!電費也在無形中增加。 立即檢測插座是否安全

三色燈號

根據電阻值的高低,用三色燈號顯示插座的安全等級,每個插座應該每3-6個月進行檢測以確保安全使用

  • 優良電阻值範圍: 0 ~ 0.75Ω
  • 需要注意電阻值範圍: 0.76 ~ 1.5Ω

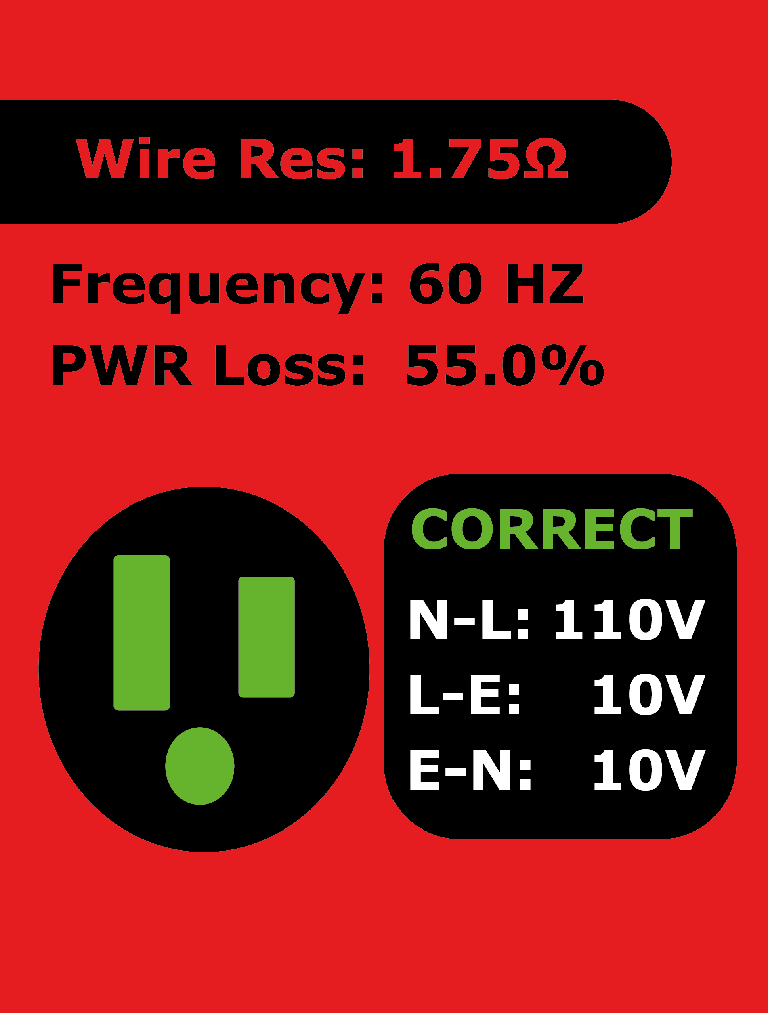

  • 危險電阻值範圍: > 1.51Ω
*顯示紅燈時請立即停止使用該插座,並進行檢修或更換

為什麼高電阻會讓插座過熱?

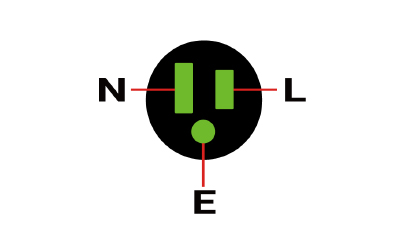

插座接線狀況

不正確的接線可能造成漏電或電器損壞

  • 火線開路 (未通電) 設備無法通電工作,插座不會有電流
  • 正確 插座正常工作,安全使用電器設備。
  • 中性線開路 電器可能會有電但無法正常工作,可能導致設備外殼帶電。
  • 地線開路 失去安全保護,發生故障時無法將電流引導至地面,增加觸電風險。
  • 火線、中性線接反 即使設備關閉,設備仍可能帶電,增加觸電危險。
  • 火線、地線接反 極度危險,可能使設備外殼直接帶電,造成嚴重觸電風險。

GFCI測試

GFCI(防漏電裝置)需要進行測試,以確保裝置能在漏電發生時及時斷電

  1. 檢測前,關閉電源線上的設備,以避免對設備造成損害
  2. 長按3秒GFCI檢測鈕,螢幕會顯示是否執行畫面
  3. 按壓測試鈕將進行測試;若按壓GFCI鈕則取消測試
  4. 按壓測試鈕後,若電源跳閘代表GFCI功能正常;
    若無任何反應,代表該線路未裝設GFCI或有故障發生
*檢測前,請先確認插座接線正確再進行檢測
*在公共場合檢測時,請先取得同意(可能造成斷電)
*如果檢測GFCI裝置沒有反應,請聯繫專業人員進行檢修

錯誤狀況

WIRECARE Plus具有自我保護機制,當以下狀況發生時將會停止運作

⚠️
過高溫顯示
(Overheating)
當系統偵測到工作溫度高於攝氏60度時,顯示"overheating" (過高溫),並停止正常偵測動作。直到溫度下降後再次自動執行一次偵測動作 。
⚠️
插座電源異常顯示
(Out of Detectable Range)
由於電力公司供電來源並非穩定的100~240V/50~60Hz,所以當插座電源『電壓低於90V或高於250V』或『頻率低於40Hz或高於70Hz』時,直接顯示 "Out of Detectable Range" (超出檢測範圍),並停止正常偵測動作
⚠️
裝置故障顯示
(Malfunction)
當系統自動偵測內部負載電阻或MOS開關故障時,直接顯示 "Device malfunction" (裝置故障) ,並停止正常偵測動作

產品規格

顏色:紅黑色
電源線:1條
產品尺寸:長14.8cm x 寬7.5cm x 高4cm
材質:PC+ABS
產品重量:約280克/電源線約170克
偵測電壓範圍:100~240V
偵測頻率範圍:50~60Hz
GFCI測試: > 5mA
測試結果:誤差不超過10%
產地:台灣
製造商:孕龍科技股份有限公司
地址:新北市中和區建八路121號3樓

注意事項

  • 本產品不防水,請避免靠近水源、火源、戶外陽光直射,並置於乾燥陰涼處。
  • 本產品底部設有散熱孔散熱,有微溫溫度為正常現象,量測完畢後請拔出插座。當系統偵測到工作溫度高於攝氏60度時,會顯示"overheating" (過高溫),並停止正常偵測動作。
  • GFCI測試必須在正確的接線下才能進行測試。
  • 測試GFCI前,請關閉電源線的設備,以確保電源故障不會造成任何傷害,在公共場所進行測試時,必須經允許後再進行測試。
  • 插座接線錯誤時,請找專業的電工進行接線。
  • 接線不正確的狀態下顯示L-N的電壓,接線正確後會完整顯示L-N , N-E , L-E之電壓
  • 同一供電迴路上有高耗電的電器用品干擾測試結果。請先移除或暫停附近高耗電的電器用品再進行測試。
  • 本產品是針對電力公司正弦波交流電設計測試,無法使用在非正弦波的交流電路。如變頻器或UPS輸出的非正弦波交流電源。
  • 配電裝置PDU (Power Distribution Unit )具有電擊、湧浪或限流保護電流之功能,如共模或差模濾波電路,其本身會存在線路阻抗,將導致測量到該線路阻抗偏高,因此本產品無法應用在前端有濾波電路的線路上。
  • 為避免觸電,請在有正確接地的插座使用
  • 六歲以上的孩童請在家長陪同下操作
  • 將產品遠離高溫或低溫環境,以確保其在指定的操作範圍內使用。
  • 使用軟布清潔產品,切勿使用液體作為清潔劑。
  • 長期暴露在潮濕環境中可能會損壞顯示螢幕。

保固說明 & 免責聲明

  • 排除天災及不可抗力之因素,在正常使用情況下,產品使用上所產生之故障,即購買日起二年內,本公司提供免費維修保證,可憑購買證明及產品至購買處,申請免費保固。
  • 若私自拆卸殼體,則取消保固權益
  • 本產品的量測數據可能因供電條件、環境因素及使用場所的不同而有所變化。數據僅供專業電工人員作為維護參考。對於因專業電工人員最終操作及判斷所導致的任何損失或損害,不負任何損失或損害之責。
  • 使用產品時,若有任何疑問皆可洽詢,將有專員為您服務
    客服信箱: livin_rma@brookaccessory.com
    客服專線:0800-581-288
    客服LINE: @brook_livin

Q&A

A:NO,WIRECARE Plus是透過量測負載阻抗來判斷插座及線路老化程度,驗電筆則是辨別火線的位置以及是否漏電。
A:請獨立檢測各個插座,因每個插座的使用狀況都不一樣,皆會影響插座的老化程度,並非量一個插座就能判斷所有插座狀況。
A:YES,只要該國家的電壓是在100-240V/50-60HZ之間,皆可進行量測,但萬國轉接插頭也是一種負載阻抗,因此萬用轉接頭的品質及狀態也會影響量測結果。
為確保測量精準度,我們強烈建議使用原裝的專用線材。這些線材經過精心設計和測試,旨在優化 WIRECARE Plus 產品的性能。使用非原裝線材可能會影響信號完整性,對測量結果的精確性和可靠性造成影響。
A:建議用電量較大及使用高功率的環境,夏季、冬季用電量較大的季節,於每個月至少驗一次,確保用電的安全。
A:配電裝置 PDU (Power Distribution Unit)具有雷擊、湧浪或限流保護電路之功能,如共模或差模濾波電路,其本身會存在線路阻抗,將導致測量到該線路阻抗偏高,並顯示1個紅燈,因此本產品無法應用在前端有濾波電路的線路上。
A:
WIRECARE Plus 是一款專為檢測插座與電線安全而設計的智慧裝置,其運作原理如下:
它使用電子開關(MOSFET)來控制電源的開啟與關閉。交流電(AC)透過整流橋轉換為更易於測量的形式。兩組高精度感測器(類比數位轉換器)同時測量負載電阻兩端的電壓值。
系統會自動計算以下數據:
  • 阻抗電壓差
  • 負載電流
  • 根據串聯電路原理計算電路阻抗
依據測得的阻抗數值,系統判斷插座與電線是否處於安全範圍內。
